旋转轴实验台

时间:2020-09-01 16:32来源:未知 作者:Tsingso 点击:
旋转轴实验台(TM1001)研究在不同端部条件、加载和卸载条件下不同水平轴的旋转运动。

设备介绍视频(优酷)


设备概述:

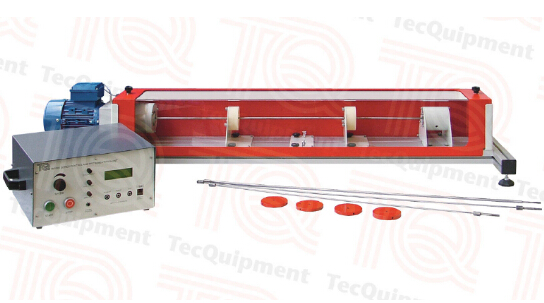

       TQ的旋转轴实验台(TM1001)可用于研究轴的横向振动以及在给定的转动频率下的“旋转”情况。这将有助于工程师理解长转轴可能发生的问题,以便对设计进行优化。设备共分为两部分,可安装到工作台或桌面上。
       设备主要部件为一个固态合金框架,固定住一台可变速电机驱动一根水平测试轴。两个轴承固定住该轴,分别位于转轴两侧。末端轴承可以沿轴向滑动,这就使得转轴旋转时长度可以任意改变。两个轴承都属于简支。此外还包括一个轴承,可限制角运动,形成“固定端”两个尼龙衬套可防止转轴横向振幅过度的情况发生。一个可移动“线板”可以在一些实验中控制转轴,帮助达到二阶模态转速。转轴驱动端有一个传感器可测量转轴速度并将信号传递到控制和仪表箱上的显示器上。此外,还包括一个带有磁性互锁装置的安全罩只有当其安装上时发动机才可以工作。独立的控制和仪表箱包含可变速电机的驱动以及用于显示轴转速的显示器。此外还包括一个触发器输出用于可选频闪观测器。当在黑暗教室环境下使用时,可以通过可选频闪观测仪观测到转轴形状随旋转速度的变化情况。
       设备还包括一套不同长度和直径的测试轴,可测试这些参数对旋转的影响。此外还提供一套重物,可测量集中载荷对于转动的影响。有一个质量块上有一个额外的小孔,可形成偏心载荷的情况。这将有助于显示载荷和挠度间的相位差。(需要可选频闪观测仪配合使用)

主要特点:
• 一款独立的台式安装设备,可用于实验预测和验证不同长度和直径的轴在不同端部条件下的“旋转”情况;
• 一款非常便于观察的设备--方便小组演示;
• 显示第一和第二模态的旋转速度以及如何预测它们;
• 提供额外的轴承和重物,可以选择自由-自由、固定-自由以及固定-固定的端部条件,测试加载轴承和偏心载荷的情况;
• 包含所有需要的工具,方便实验安装与准备;
• 提供不同的轴,可研究长度和直径对旋转的影响;
• 包括安装防护罩和互锁装置;
• 包括一个频闪观测仪,可拍下旋转轴的瞬时影像以观察其形状;

实验内容:
• 基本的旋转演示;
• 转轴长度和直径的影响;
• 端部条件(固定)的影响;
• 轴加载(一个和两个质量块);
• 偏心载荷;

主要规格:
净尺寸和净重:

• 主体:1460mm长×270mm高×400mm前后,35kg
• 控制和仪表箱:400mm宽×180mm宽×360mm前后,8kg
