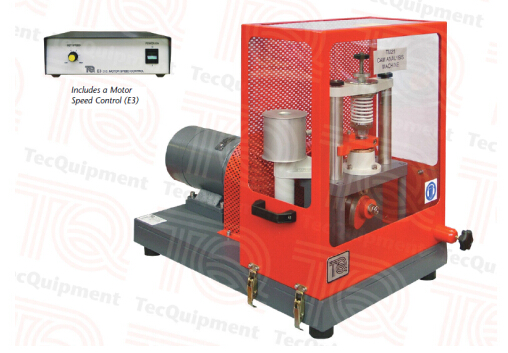

设备介绍视频(优酷) 设备概述: TM1021凸轮分析试验机是一个允许学生研究凸轮和随动装置,它展示了如何将旋转运动转换成线性运动,并帮助学生理解在“反弹”开始前的使用极限。它还向学生介绍了一些关键的术语,如“鼻子”、“侧面” 和“居住”等。 该产品的主要部件有精密加工的重型钢底座,其上安装有高扭矩直接驱动变速马达。电机轴通过连接到主轴,然后传动到凸轮试验区。自对准重型轴承支持轴,轴上安装有一个大的飞轮。在凸轮旋转周期中,飞轮降低了转速的变化。该凸轮在测试中安装到主轴的末端,轴向和径向精确安装,以确保可重复性。 在低摩擦直线轴承的垂直轴的底部安装了一个随动装置。设备提供了一个工具包,可以方便地更换两个随动装置。学生们也可以选择两个压缩弹簧,并调整他们的预负荷。这些增加了随动装置和垂直轴的质量, 将随动装置推到凸轮面上。学生们也可以增加不同的质量(包括)来改变随动装置的质量,从而改变施加在凸轮上的力。选择弹簧、随动装置和凸轮,这些允许广泛的研究。 设备可调整从动件位移和凸轮位置信号,从而满足通用数据采集系统要求。通用数据采集系统可对凸轮转动和从动件位置信号的实时显示。独特的是,它还计算和显示位移的前两阶导数的实时图--速度和加速度。在“弹跳”音的旁边曲线中,学生们可得到到凸轮反弹的速度,然后他们可以将其与从简化理论中得到的结果进行比较。 主要特点: •研究凸轮从动件的动态特性; •清晰展示从动件弹跳; •包含不同的凸轮和从动件; •可变从动件惯量和弹簧压缩率; •包含一个可以追踪从动件运动的圆形记录仪-可记录从动件的每次弹跳; •可放置试验台上,适合课堂演示; •稳重的结构能够得到准确的结果; 实验内容: •测试验证在不同弹性刚度、张紧度、从动件惯量和转速下的从动件的理论预测提升状态 •寻找从动件的速度、加速度和惯性力 •演示从动件的弹跳现象 主要规格: 尺寸和重量: •主要单元:730 mm x 450 mm x 620 mm ,123 kg •速度控制器: 90 mm x 260 mm x 300 mm ,4.2 kg •质量块:5x400g (责任编辑:Tsingso) |
