TE93叉流换热实验装置

时间:2020-08-31 11:25来源:未知 作者:Tsingso 点击:
叉流换热实验装置主要对叉热交换器的原理和性能进行全面的研究,可用此设备快速地评定强制对流换热的热流量,观测一个已知热容试件在流动空气中的冷却速度。

设备概述:

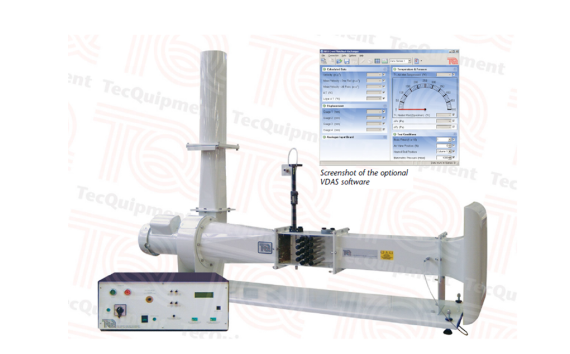

       TE93测试台主体为一个台式水平风洞,风洞主要有收缩段、工作区、扩展段、恒速风扇和带有消音器的排气筒构成,通过可变滑阀控制气流量,实验区包含一系列垂直气流方向排列的棒条阵。位于风洞入口的热电偶测量进入风洞空气的温度,实验区还包含两个静压探头:一个在条棒阵的前端,另一个在末端。这可以用来测量棒条阵前后的压力差。皮托管可以测量工作区任何垂直点的气流速率,无论棒条阵前或后。
       实验台包含一个独立的操控台,操控台上的数字显示器可以显示所有的实验数据。实验台还完美匹配TQ的VDAS(另购)多功能数据采集系统,VDAS能够精确地实时抓取、监视、显示、计算,并且在电脑(自备)上绘制相关参数的关系曲线图,使得测试快速而可靠。

主要特点:
•全面了解强制对流热交换器,测量热交换器的传热量
•快速评估传热率
•稳定的台式仪器
•包含一个气流完全可控风洞,一个翅棒式热交换器
•含有内置式热电偶的独立预热元件能够代替热交换器的任何一个棒
•一个配有精确易读综合数字显示仪器的操控台
•操控台控制预热元件的热源
•可连接至VDAS多功能数据采集系统进行自动数据获据

实验内容:
•测定热交换棒条阵引起的压力损失,绘制压力损失和上游压力的关系图试验
•测算棒条阵入口气流速度和平均速度试验
•测量铜棒单独的冷却速率和放在棒条阵中时的冷却速度试验
•绘制冷却曲线,确定铜棒在热交换器棒条阵不同位置处的传热系数试验
•测定棒条阵下游的气流速度分布试验
•把测试结果转换成无量纲参数(使用努赛尔、普朗特和雷诺方程)试验
•比较结果,绘制传热系数曲线试验

主要规格:
•尺寸:1200mmx1000mmx600mm
•重量:72kg
