 设备概述：
蒸发器在过程工程和食品技术中用于提高溶液的浓度。部分溶剂通过蒸发去除，这意味着溶液保留了更高浓度的溶解固体。薄膜蒸发器特别适用于对温度敏感的溶液，例如牛奶。

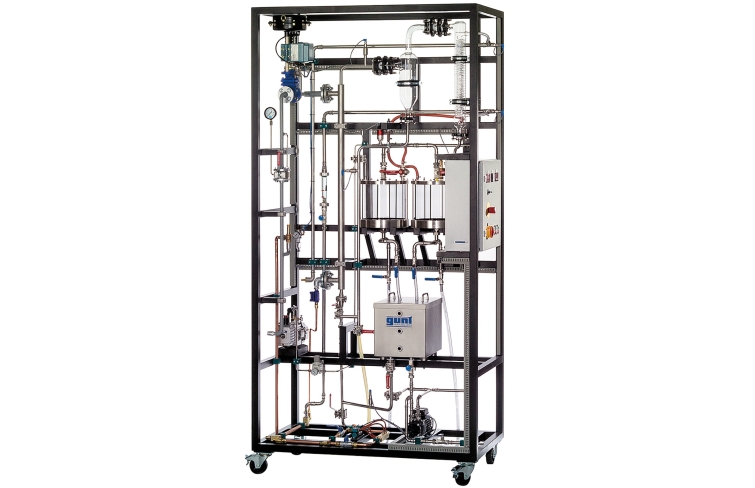

CE 715 允许研究升膜蒸发器的操作行为。未经处理的溶液从下方的进料罐送入蒸发器。蒸发器为双管换热器，以蒸汽加热。外壳侧的蒸汽压力由 PID控制器调节。蒸发器后装有旋风分离器，用于分离蒸发溶剂和浓缩溶液。除去的溶剂蒸汽在水冷冷凝器中冷凝并收集在罐中。浓缩溶液也可以收集在罐中或送回蒸发器以进一步增加浓度。
两个罐、气旋分离器和冷凝器由玻璃制成，以便更好地观察。该系统还可以在真空下运行以降低溶剂的沸点。测量所有相关的压力、温度和流速，以便对过程进行评估和监控。
为了在安装时清洁系统，在冷凝水和浓缩水箱中安装了泵和清洁喷嘴。推荐使用食盐和水作为实验材料。
主要特点：
[1] 升膜蒸发器，用于增加温度敏感溶液的浓度
[2] 不锈钢蒸汽加热单管蒸发器
[3] 通过 PID 控制器调节蒸汽压力的控制阀
[4] 水射流泵和真空控制器降低蒸发温度
[5] 使用玻璃旋风分离器分离浓溶液和蒸发的溶剂
[6] 用于冷凝去除的溶剂蒸汽的玻璃冷凝器
[7] 不锈钢饲料罐
[8] 用于浓缩液和冷凝液的玻璃罐
[9] 流量、压力和温度的测量
[10] 来自实验室网络或 CE 715.01 的蒸汽供应
实验内容：
• 薄膜蒸发的基本原理，用于增加温度敏感溶液的浓度
• 研究影响溶液中固体浓度的变量
• 压力和进料流量对分离过程的影响
• 加热蒸汽的流量和压力对分离过程的影响
• 研究影响过程能源效率的变量
• 热交换器的能量平衡
• 安装时系统清洁
主要规格：
升膜蒸发器
• 传热面：约0,08m2
• 长度：约1.2米
控制阀: Kvs 值: 0,4m3/h
喷水泵
• 最终真空度：约 100mbar
• 流速：约 90升/分钟
真空控制器: -100…0kPa
溶剂蒸汽冷凝器
• 传热面：约 0,2m2
罐
• 进料：约30L
• 浓缩物，冷凝物：每个 约10L
测量范围
• 温度：7x 0…170°C
• 压力：-1…1bar；0…6bar（abs）；0…10bar
• 流量：2…36L/h；0…1000L/h
230V，50Hz，1 相
230V，60Hz，1 相
120V，60Hz，1 相
UL/CSA 可选
长x宽x高：1420x750x2640mm
重量：约 300公斤
