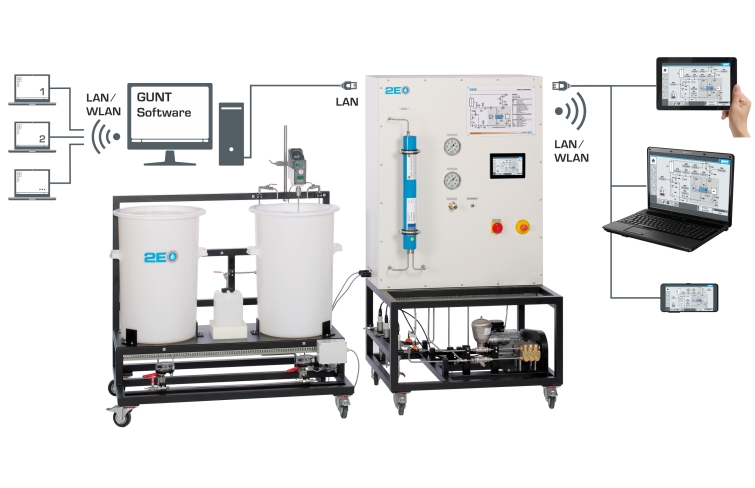

 设备概述： 该实验设备是与汉堡-哈尔堡工业大学热处理工程研究所合作开发的。将规定浓度（最大3.2%）的NaCl溶液混合在装有搅拌机的罐中。泵将解决方案输送到螺旋缠绕膜组件。泵产生分离所需的压力。 螺旋缠绕膜组件由多个膜包络组成。膜包膜由两个膜组成，它们之间有一个多孔间隔物。膜包膜在三个侧面密封，在其第四侧，在其开放的一侧连接到穿孔的渗透液收集管。包络层之间还有其他垫片，以确保盐溶液的轴向流动。垫片与膜包膜一起螺旋缠绕在渗透液收集管周围。 盐溶液到达模块的正面，并在包络之间轴向流动。半透膜可透过水（渗透）， 但不能透解NaCl。施加的压力迫使水通过膜进入包膜。在包络中，水螺旋流向渗透液收集管，并沿轴向离开模块。由于水被去除，溶液在通过模块时被浓缩。它作为截留物离开模块并返回到原水箱。渗透液收集在单独的罐中。为了检查分离是否成功，通过测量各自的电导率值来记录原水、截留物和渗透物中的盐浓度。 实验设备由PLC通过触摸屏控制。压力和流量可以通过阀门调节。通过集成的路由器，设备可以通过终端设备交替操作和控制。用户界面也可以在其他终端设备上播放（屏幕镜像）。通过PLC，测量值可以在内部存储。可以从终端设备访问存储的测量值。通过直接LAN连接， 测量值也可以传输到PC，在那里可以使用GUNT软件 进行分析。 主要特点： [1] 使用反渗透从盐溶液中去除溶剂 [2] 聚酰胺螺旋缠绕膜组件 [3] 带脉动阻尼器的柱塞泵，用于产生压力 [4] 溢流阀调节膜组件上游的压力 [5] 调节截留液流量的阀门 [6] 安全断路器可防止泵干运行 [7] 通过触摸屏通过PLC进行工厂控制 [8] 集成路由器，用于通过终端设备进行操作和控制以 及屏幕镜像：在多达 5 个终端设备上镜像用户界面 [9] 通过内部存储器上的PLC采集数据，通过WLAN访问存储的测量值，并集成路由器/LAN连接到客户自己的网络 [10] GUNT 软件，用于在 Windows 10 下通过局域网进行数据采集 实验内容： • 膜组件的组装、清洁和保存 • 反渗透的基本原理 · 范特霍夫定律 • 渗透流速和保留取决于 · 压力 · 原水的盐浓度 · 产率 • 扩散系数的测定 • 屏幕镜像：终端设备上用户界面的镜像 · 菜单导航独立于触摸屏上显示的用户界面 · 终端设备上提供不同的用户级别：用于观察体验或用于操作和控制 主要规格： PLC: 伊顿 XV-303 螺旋缠绕膜组件 • 有效面积：1,2 m 2 • 原水流量：最大1,4m3/h • 长度：约533mm, 直径：约61mm 柱塞泵 • 最大流量：约585L/h • 最大压力：约140bar 最大工作压力： 58bar 搅拌机 • 功耗：13 0W • 速度：50…1000min-1 罐 • 原水（盐溶液，最大3.2%）：约110L • 冲洗水（蒸馏水）：约110L • 渗透液：约5L 测量范围 • 流量：0,5…7,5L/min (截留物), 0,05…1,8L/min (渗透液) • 温度： 3 x 0…60°C • 压力：4x 0…100bar (2 x 压力计, 2 x 传感器) • 电导率：3 x 0…2 00mS/cm 230V, 50Hz, 1 相 230V, 60Hz, 1 相 120V, 60Hz, 1 相 UL/CSA 可选 长 x宽 x高：1250x1050x2100mm (实验设备) 长 x宽 x高：1500x1050x1400mm (供应单元) 总重量：约 290kg (责任编辑：Tsingso) |
