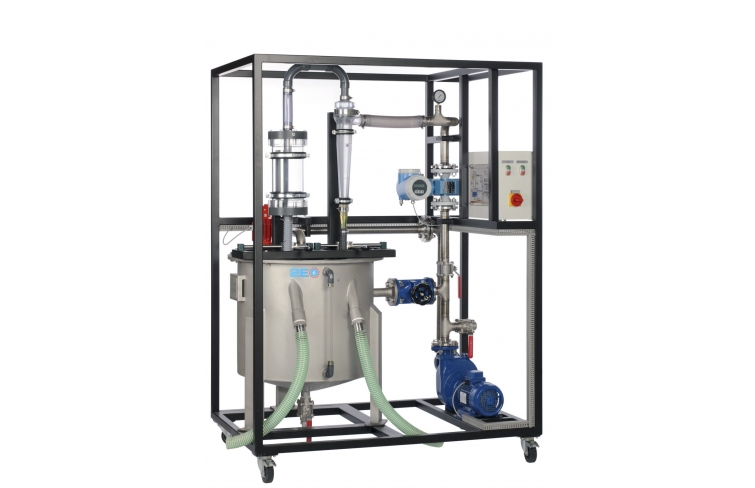

 设备概述： 水力旋流器可用于分离悬浮在液体中的固体。在CE 225中，悬浮液在罐中制备。泵将悬浮液输送到旋风分离器的切向入口。在环状涡中，一个向下的初级涡旋被创造出来。向下的锥度导致涡流逆转。在中间，它作为次级涡流向涡流探测器移动，悬浮液从旋风分离器中出现，失去了其中的粗物质。在环形内部形成一个空气核心。 离心力使初级涡流中较粗的固体颗粒富集。 它们与顶点喷嘴的底流一起排出。主要是从顶部排出的细小材料。 入口中的流量由旁路中的阀门调节， 并用电磁流量计测量。取样点安装在下溢和溢流处。其中的流速可以通过铲斗和秒表来确定。为了确定固体浓度，建议使用天平和干燥倒角。使用合适的分析设备（例如衍射光谱仪），可以产生分离功能并确定分离尺寸。石英粉和二氧化硅推荐用作固体。 主要特点： [1] 通过水力旋流器从液体中分离固体 [2] 带切向入口的水力旋流器 [3] 用于制备悬浮液的搅拌罐 [4] 离心泵输送悬浮液 [5] 通过旁路阀调节流量 [6] 入口电磁流量计 [7] 溢流和下溢上的采样点，以确定流速和固体浓度 [8] 用于确定旋风分离器压力损失的压力计 实验内容： [1] 通过水力旋流器从液体中分离固体 [2] 带切向入口的水力旋流器 [3] 用于制备悬浮液的搅拌罐 [4] 离心泵输送悬浮液 [5] 通过旁路阀调节流量 [6] 入口电磁流量计 [7] 溢流和下溢上的采样点，以确定流速和固体浓度 [8] 用于确定旋风分离器压力损失的压力计 主要规格： 旋流 • 高度：10mm • 直径：114mm • 涡流探测器：Ø 40mm 搅拌罐 • 容量：200L • 材质：不锈钢 溢流罐 • 容量：5L • 材质：PMMA 泵 • 最大流量：400L/min • 最大扬程：30m 测量范围 压力： 0…4bar 流量： 0…200L/min 400V, 50Hz, 3 相 400V, 60Hz, 3 相 230V, 60Hz, 3 相 UL/CSA 可选 长x宽x高：1500x1000x2020mm 重量：约370kg (责任编辑：Tsingso) |
