 设备概述： 作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品为梁及其支承反作用力和挠度提供了一套全面的实验。 第一个实验使用两个简单支架和一个“刚性”重型梁来构建静定系统。学生可以学习基本原理，如力矩、叠加原理、均布荷载（UDL）和影响线的概念。第二组实验涉及更先进的超静定梁结构，或涉及可测量的梁挠度。学生使用轻便和“灵活”的梁。使用“柔性”梁，学生可以更直观地考虑支撑，从而使教科书的理论变得有效。另外两个支持有助于完成实验。一个允许测量支撑力矩，另一个“通用支撑”作为简单支撑，夹紧支架和下沉刀口支架。滑块上的精密指示器可以轻松定位，以测量梁的挠度。所有支架和指示器滑块均配有指针，可与刻度和平台配合使用，以实现精确定位。注：如果您不需要更高级的研究领域，则替代产品“简支梁平衡”（STS22）包含本实验模块的第一组实验，作为更经济的选择。学生向梁的任何位置施加荷载，并测量产生的反作用力、挠度和力矩。他们使用教科书中的梁方程来预测任何给定荷载的结果，并将计算结果与测量结果进行比较。这有助于确认教科书方程的可靠性和实验结果的准确性。 挠度指示器有自己的显示器，但它可以（与称重传感器）连接到结构平台的USB接口集线器，用于计算机显示和数据采集（VDAS®车载）。 主要特点：
• 教授结构原理的一系列实验模块之一
• 静定梁和超静定梁的综合试验范围
• 适合结构平台，符合人体工程学，节省存储空间
• 配备储物盘，以确保较小物品的安全
• 包括用于均匀分布载荷（UDL）试验的附加砝码
• 包括用于梁横截面测量的游标卡尺
• 使用用户友好型软件（VDAS®）
实验内容：
• 力矩原理
• 简支梁上点荷载的反力
• 简支梁上均布荷载（UDL）的反作用力
• 叠加原理
• 影响线
• 简支梁的挠度
• 连续梁的反力
• 支撑悬臂梁的反力和力矩
• 固定梁的反作用力和力矩
• 下沉支架的作用
主要规格：
尺寸和重量：
• 净额（组装后）: 850 mm 长 x 108 mm 宽×240 mm 高， 11 kg
• 净额（组装后）: 0.07 m3 ，13 kg
所需空间：
• 1500 mm x 600 mm，水平工作台
配件：
• 测量垂直反力的两个简单支架
• 测量垂直反作用力的通用支架，可作为固定支架或下
沉支架
• 力矩支架测量转动力矩
• 分辨率为0.01 mm的工业挠度指示器
• 长度为850 mm、截面为19 x 6.3 mm的刚性梁
• 长度为600 mm、截面为18 x 2 mm的柔性梁
• 四根电缆
• 9个质量吊架和50 个 20 g砝码
• 六角工具
• 钢尺游标卡尺
• 储物盘
• 综合用户指南
• 结构基本平台(STS1) (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞实验设备
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实训工厂解决方案
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：sale@tsingso.com
- 产品搜索 Search
连续梁和超静定梁测试装置
时间:2023-05-26 14:35来源:未知 作者:Tsingso 点击:
次

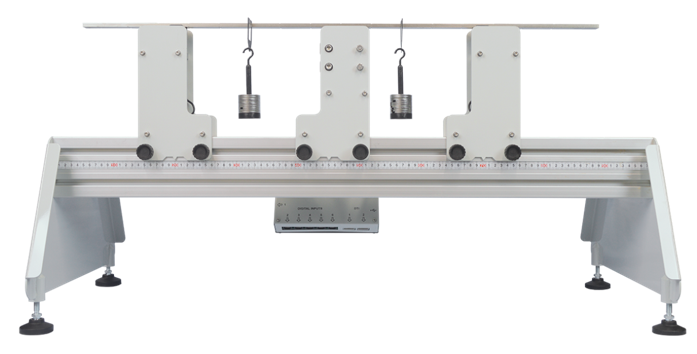

STS13 连续梁和超静定梁测试装置可用于执行各种梁实验，从简单情况到复杂问题。安装在结构基本平台上，并连接到结构自动数据采集装置和软件（VDAS®）。
