双铰拱测试装置

时间:2023-05-26 14:38来源:未知 作者:Tsingso 点击:

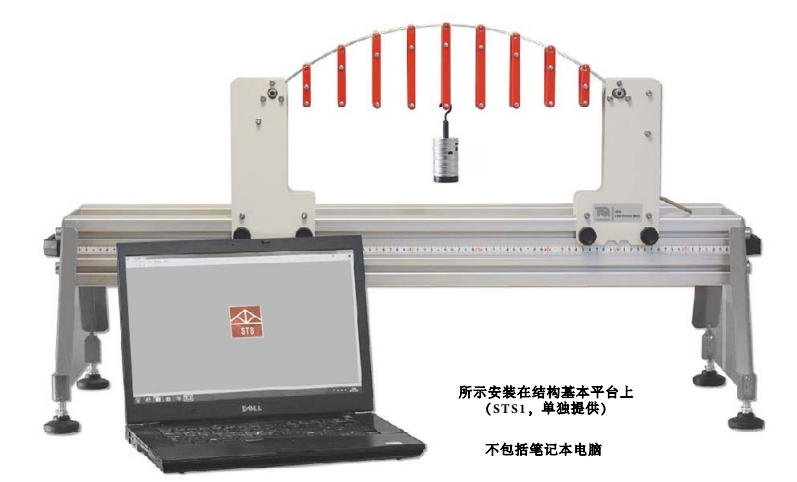

STS10 双铰拱测试装置用于研究不同荷载条件下双铰拱特性的实验。安装在结构基本平台上,并连接到结构自动数据采集装置和软件(VDAS®)。

设备概述:
作为适用于结构基础平台(STS1,单独提供)的一系列实验模块之一,本产品帮助学生了解荷载如何影响双销拱中的水平反作用力。
学生向悬挂在拱上的吊架施加荷载,吊架固定在两个支架之间。一个支架仅允许旋转运动,充当固定支架。另一个支架允许平移运动,充当滚轮支架。称重传感器可防止平移,同时测量因荷载引起的水平反作用力。每个支架都包括与平台上的刻度配合使用的指针,用于精确定位。学生使用教科书中的方程式预测荷载产生的反作用力,将其与测量结果进行比较,并学习如何创建影响线和弯矩图。这有助于确认教科书方程的可靠性和实验结果的准确性。该产品包括额外的砝码,因此学生可以在拱的跨度上施加均布荷载(UDL),以与单点荷载的结果进行比较。
称重传感器连接至结构平台的USB接口集线器,用于计算机显示和数据采集(VDAS®)。

主要特点:
• 教授结构原理的一系列实验模块之一
• 适合结构平台,符合人体工程学,节省存储空间
• 简化现实结构,让学生了解现实生活结构
• 包括多种荷载组合的多个荷载,包括均布荷载(UDL)
• 配备储物盘,以确保较小物品的安全
• 操作简单,水平反力可直读
• 可用补充实验模块:三销拱(STS9)和固定拱(STS11)
• 使用用户友好型软件(VDAS®)

实验内容:
• 超静定结构上不同质量单点荷载引起的水平反作用力
• 超静定结构上不同位置单点荷载引起的水平反作用力
• 超静定结构上均布荷载引起的水平反作用力力
• 影响线和叠加定理
• 拱中的推力线
• 点荷载弯矩图的图形构造
• 割线假设
• 拱上荷载产生的最大弯矩

主要规格:
尺寸和重量:
• 净额(组装后): 660 mm 长 x 100 mm 宽×320 mm 高, 5 kg
• 近似包装(带储存托盘): 0.07 m3 , 7 kg
所需空间:
• 1500 mm x 600 mm,水平工作台
配件:
• 两个拱支架,支撑跨度为0.5 m ,高度为0.1 m的拱
• 线缆
• 9个砝码挂钩
• 50 个20 g 砝码
• 储物盘
• 综合用户指南

相关产品:
• 结构基本平台(STS1) (责任编辑:Tsingso)
