 设备概述： 作为适用于结构平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生了解圆形截面（管和实心杆）的扭转弹性特性。 学生从提供的测试杆中进行选择，并将其安装在两个夹头“卡盘”之间。他们可以调整卡盘之间的距离，以进行不同杆长的测试。每个卡盘包括与基本平台上的刻度一起工作的指针，用于精确定位。学生使用卡盘将角度偏差应用于试样，卡盘包括一个精密电位计，用于测量角度偏差。另一个卡盘连接到称重传感器，以测量产生的扭矩。学生使用教科书中的梁方程预测挠度和扭矩关系，并将计算结果与测量结果进行比较。这有助于确认教科书方程的可靠性和实验结果的准确性。本产品包括一组不同金属杆和一根管子，用于比较弹性特性、尺寸和极性二次矩（“J”值）。它还允许学生改变杆的有效长度，以了解这如何影响给定扭矩下的反射幅度。 电位计和称重传感器连接至计算机显示和数据采集（VDAS®）结构基本平台的USB接口集线器。 主要特点：
• 教授结构原理的一系列实验模块之一
• 适合结构基本平台，符合人体工程学，节省存储空间
• 完全可调卡盘位置，增加实验范围
• 包括不同材料的杆，用于比较剪切模量（刚度模量）
• 包括一个管状（空心）杆，与类似的实心杆相比，显示“缺失”材料的影响
• 包括用于测量杆直径的游标卡尺
• 配备储物盘，以确保较小物品的安全
• 使用用户友好型软件（VDAS®）
实验内容：
• 扭转公式
• 杆长与扭角关系
• 杆材料和角变形——弹性（剪切）模量（G）
• 杆横截面尺寸和扭转面积的极性二阶矩（J）
• 类似空心杆和实心杆的角度偏差比较
• 与实心杆相比，管的单位长度质量和抗扭效率
主要规格：
尺寸和重量：
• 净额（组装后）: 850 mm 长 x 130 mm 宽× 500 mm 高 ，14 kg
• 近似包装时(带储物盒): 0.08 m3 ，16 kg
所需空间：
• 1500 mm x 600 mm，水平的工作台
配件包括：
• 两个卡盘组件：一个带有用于角度测量的精密电位计，
另一个带有用于扭矩测量的称重传感器
• 从0到25度的角度测量
• 扭矩测量值高达1 N/m
• 三根长度为700 mm、标称外径为3 mm的不同杆：
• 1 x 黄铜 (实心杆)
• 1 x 黄铜 (管)
• 1 x 不锈钢 (实心杆)
• 两根电缆
• 内六角固定工具
• 游标卡尺
• 储物盘
• 综合用户指南
• 结构基本平台(STS1) (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞实验设备
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实训工厂解决方案
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：sale@tsingso.com
- 产品搜索 Search
圆形截面梁的扭转测试装置
时间:2023-05-26 14:40来源:未知 作者:Tsingso 点击:
次

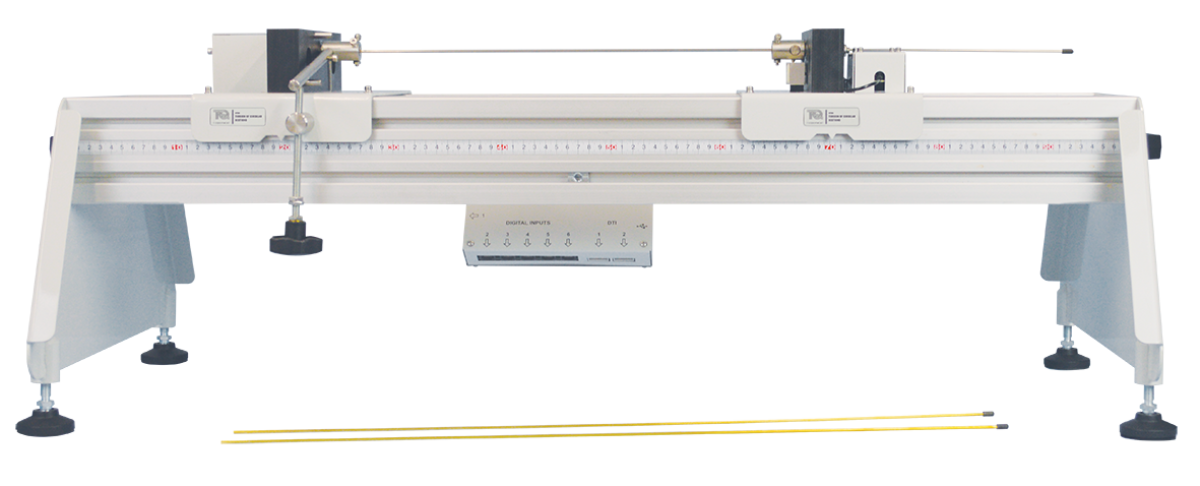

STS6 圆形截面梁的扭转测试装置用于研究圆形截面不同材料的扭矩和变形的实验。安装在结构基本平台上，并连接到结构自动数据采集装置和软件（VDAS®）。
