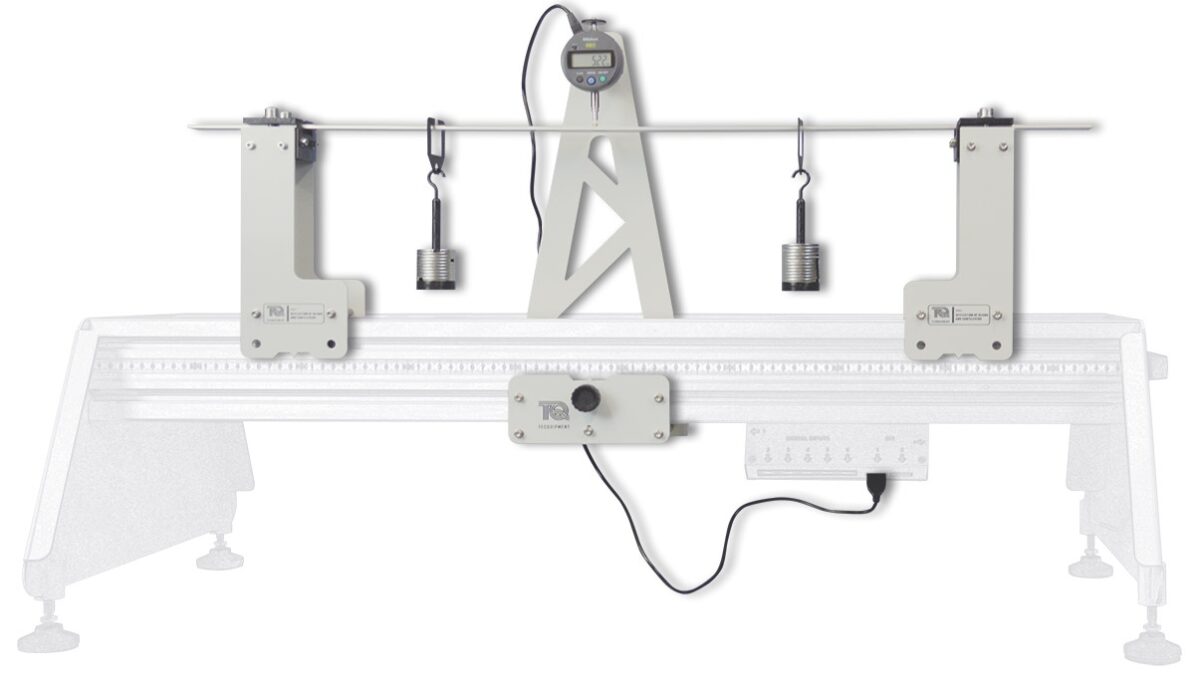

 设备概述： 作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生了解梁和悬臂的弹性特性。 学生从测试梁中进行选择，并将其安装到支架上。他们可以选择只将梁安装到一个支座上，形成悬臂。它们也可以用不同的固定方法将其固定在两个支座之间，形成简支固定梁或“encastre”梁。每个支座都有一个与平台上的刻度配合使用的指针，用于精确定位。学生将荷载施加到梁的任何位置，并在梁的任何点测量产生的挠度。他们使用教科书中的梁方程来预测任何给定荷载的挠度，并将计算结果与测量结果进行比较。这有助于确认教科书方程的可靠性和实验结果的准确性。本产品包括一组不同金属材质和横截面的梁“试样”，用于比较弹性性能和“I”值。它还允许学生改变梁的有效长度，以了解这如何影响任何给定荷载下的挠度大小。 挠度指示器有自己的显示器，但它也可以连接到计算机显示和数据采集（VDAS®）结构基本平台的USB接口集线器。 主要特点：
• 教授结构原理的一系列实验模块之一
• 适用于结构基础平台（STS1），符合人体工程学，节省存储空间
• 梁的材质和固定方式可任意改变，可完全调节负载和挠度测量位置，以增加实验范围
• 包括不同材料和横截面的梁，用于比较弹性（杨氏）模量和面积二阶矩（‘I’ 值)
• 高分辨率数字挠度指示器，可精准测量
• 包括用于横截面测量的游标卡尺
• 配备储物盘，以确保较小物品的安全
• 使用用户友好型软件（VDAS®）
实验内容：
• 梁弯曲公式和结构“刚度”
• 点荷载和UDL（均布荷载）引起的变形
• 梁端固定方式如何影响挠度:
• 简支梁
• 固定梁
• 悬臂梁
• 支撑悬臂
• 挠曲梁的形状
• 梁长度和挠度
• 梁材料和挠度-弹性（杨氏）模量
• 梁横截面和挠度-面积二阶矩（“I”值）
• 梁的纯弯曲
• 互等定理（麦克斯韦-贝蒂定理）
主要规格：
尺寸和重量：
• 净额（组装后）：850 mm 长x 108 mm 宽× 413 mm 高 ，8 kg
• 近似包装时(带储物盒): 0.07 m3，10 kg
所需空间：
• 1500 mm x 600 mm，水平的工作台
配件包括：
• 采用两种固定方法的两个梁支座
• 支持分辨率为0.01 mm的数字挠度指示器
• 五根长度为850 mm、标称横截面的不同梁：
• 铝: 19 x 3.2 mm, 19 x 4.8 mm ， 25.4 x 3.2 mm
• 黄铜: 25.4 mm x 3.2 mm
• 低碳钢: 25.4 mm x 3.2 mm
• 连接线
• 9个砝码挂钩
• 50 个20 g 砝码
• 用于固定横梁的六角工具
• 游标卡尺
• 储物盘
• 综合用户指南
• 结构基本平台(STS1) (责任编辑：Tsingso) |
