TD1050蒸汽轮机动力实验系统

时间:2018-08-08 12:50来源:未知 作者:Tsingso 点击:
让学生更深入的了解热力学第一定律和第二定律 让学生了解对蒸汽轮机动力进行性能分析的工业标准方法,包括朗肯循环分析以及运用威兰氏线性理论 该蒸汽装置的主要组成部分为:


• 让学生更深入的了解热力学第一定律和第二定律
• 让学生了解对蒸汽轮机动力进行性能分析的工业标准方法,包括朗肯循环分析以及运用威兰氏线性理论

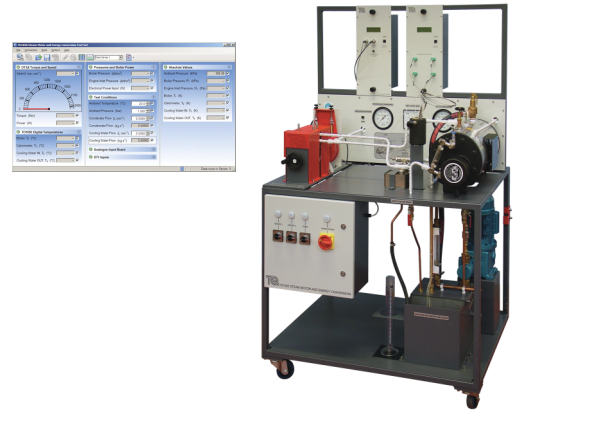

• 该蒸汽装置的主要组成部分为:一个简单的双缸蒸汽轮机和一个电加热锅炉。
• 在一个可移动的台架里包含所有实验所需的仪器
• 让学生可进行玛格丽特锅炉实验,验证饱和蒸汽压力-温度之间的关系
• 可连接到TecQuipment多功能数据采集系统(VDAS®)


实验内容
• 研究蒸汽轮机的性能,包括朗肯循环分析和威兰氏线性理论
• 玛格丽特锅炉实验:饱和水蒸气的压力和温度的关系

必要的服务
凉的、干净的供水和排水:最大150升每小时(2.5升每分钟),低矿物质水。

电气:
• 220 ~240 VAC 单相, 50/60 Hz 32 A 或
• 220 ~240 VAC 两相, 50/60 Hz 32 A

操作条件
操作环境: 实验室温度
储存温度: –25ºC ~+55ºC (包装运输)
操作温度: +5ºC~ +40ºC
操作相对湿度范围: 80% (低于31℃)
~50% (40℃)

规格
净尺寸: 1700 mm 高  x 1000 mm
宽 x 800 mm深, 包装体积 : 1.6 m3
净重: 190 kg (无水)
透平功率:大约90W(在2000转/分钟时)
锅炉
2个独立开关控制的浸入式电加热锅炉,最高压力大约350千帕(安全阀设置的压力为400千帕)
仪器仪表和测量
• 节流式量热计用于测量蒸汽的干度
• 功率计用于测量电机转速和功率
• 压力计用于测量锅炉内部和透平入口压力
• 热电偶用于测量蒸汽和冷却水的温度
• 功率计用于测量加热器输入功率
• 用秒表和温度计测量冷凝水(蒸汽流量)的温度
