 设备概述： 在许多真正的开放渠道中，存在影响流量的分离运输。通常，关键部件是床载运输。 HM 166使用沙子来演示靠近底部区域的床荷载运输的重要现象。透明的体验部分可以观察河床中涟漪的形成。 HM 166 由一个椭圆形透明循环流道组成。将沉积物保持在通道纵向一侧的加深形成体验部分。另一侧纵向包含一 个产生流动的桨轮。在实验部分入口处的流量矫直器可确保低湍流。可以调节桨叶的速度，以研究流速如何影响床 载运输。在临界排放区域（无沉积物）可以产生流速。桨由电动机和皮带传动装置驱动。电机和速度调节位于底板 下方并且防水。河流障碍物标记，即桥墩的冲刷形成和淤积，在三个不同的桥墩模型中观察到，这些模型入实验部分。 主要特点：
[1] 用于明渠床载运输的实验装置
[2] 透明、圆形、椭圆形流道为明渠
[3] 变速桨叶可产生流速
[4] 具有透明加深的实验部分，用于容纳沉积物
[5] 通过流量矫直器在实验部分的入口处实现低湍流
[6] 通过电动机和皮带驱动驱动桨叶
[7] 三种不同的桥墩，用于观察桥墩上的河流障碍物标记
实验内容：
• 观察
· 床载运输的起始条件
· 流速如何影响床载运输
· 河床上的涟漪和沙丘形成
· 桥墩河流障碍物标记
（冲刷形成和淤积）
· 河道弯道中的二次流动
• 另外还有细砂
· 固体物质流动观察
· 沉积物的大小和密度如何影响沉积物输送
主要规格：
实验段
• 长度： 660mm
• 横截面宽x高：50x200mm
• 深度：50mm
流道
• 高度：150mm
• 宽度：50…72mm
桨
• 12 片刀片
• 直径： 330mm
• 桨速：5,2…70min-1
测量范围
• 流速：约1m/s
230V, 50Hz, 1 相
230V, 60Hz, 1 相; 120V, 60Hz, 1 相
UL/CSA 可选
长x宽x高：1030x410x560mm
重量：约42kg
可选配件： WP 300.09 实验室推车 (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞实验设备
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实训工厂解决方案
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：sale@tsingso.com
- 产品搜索 Search
泥沙输送的基本原理
时间:2023-05-22 16:28来源:未知 作者:Tsingso 点击:
次

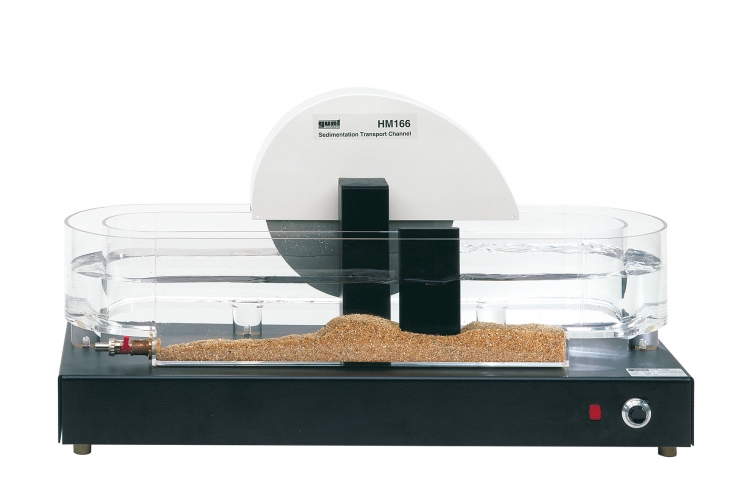

HM166是用于明渠床载运输研究的实验装置。
