实验水槽 86x300mm

时间:2023-05-22 16:30来源:未知 作者:Tsingso 点击:

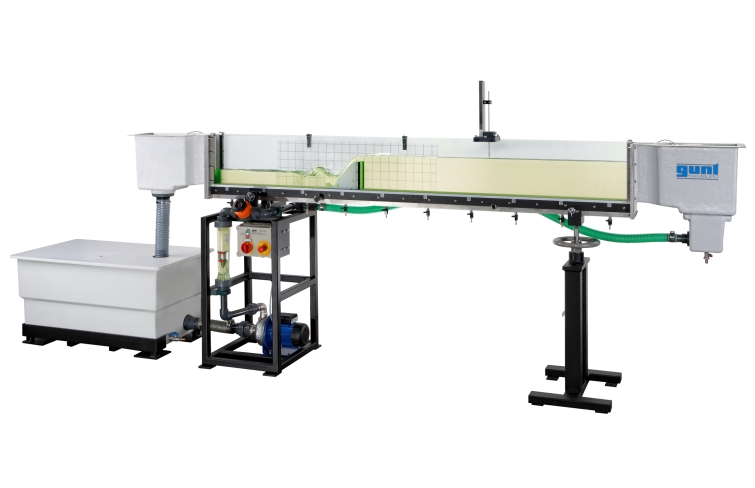

实验水槽HM 160有一个封闭的水回路。实验截面的截面为86x300mm。实验部分长2.5m,使用延伸元件可以增加到5m.

设备概述:
水利工程涉及人工水道、河流调节和拦河坝等。
通过在实验室中使用实验水槽,可以教授必要的基本原理。实验水槽HM 160有一个封闭的水回路。实验截面的截
面为86x300mm。实验部分长2.5m,使用延伸元件可以增加到5m,HM 160.10实验部分的侧壁由钢化玻璃制成,可
以很好地观察实验。所有与水接触的部件均由耐腐蚀材料(不锈钢、玻璃增强塑料)制成。入口元件的设计使流动
以非常小的湍流进入实验部分。实验水槽的倾斜度可以微调,以模拟坡度并在恒定的排放深度下产生均匀的流动。
堰、桥墩、流量测量水槽或波浪发生器等多种型号可供选择,并确保了全面的实验计划。大多数模组都快速安全地
用螺栓固定在实验部分的底部.

主要特点:
[1] 明渠流的基本原理
[2] 带有实验部分、入口和出口元件以及封闭水回路的实验水槽
[3] 实验部分长度2.5m或5m(带延伸元件HM 160.10)
[4] 实验部分的倾斜度可平滑调节
[5] 实验部分底部有 10 个均匀分布的螺纹孔,用于安装模型或使用压力测量水位
[6] 实验部分的侧壁由钢化玻璃制成,可很好地观察实验
[7] 所有与水接触的表面均由耐腐蚀材料制成
[8] 流量优化的入口元件,用于低湍流进入实验部分
[9] 封闭式水回路,带水箱、泵、转子流量计和手动流量调节
[10] 来自水利工程各个领域的模型可用作附件

实验内容:
• 与可选的模型一起
· 均匀和非均匀排放
· 流量公式
· 流量转换(液压跳跃)
· 耗能(液压跳跃、静止盆)
· 控制结构上的流量:堰(尖冠,宽冠,奥吉冠),闸门下的排放
· 流量测量水槽 ·障碍造成的局部损失
· 瞬态流:波浪
· 振动桩
· 泥沙输送


主要规格:
实验部分
• 长度:2,5m 或 5m (含 1x HM 160.10)
• 流量截面宽x高:86x300mm
• 倾角调整: -0,5…+3%
罐: 280L
• 功率:0,75kW
• 最大流量:15m3/h
• 最大扬程:21m
测量范围
• 流量:0…10m3/h
230V, 50Hz, 1 相
230V, 60Hz, 1 相; 120V, 60Hz, 1 相
UL/CSA 可选
长x宽x高:4350x700x1350mm (实验部分2,5m)
重量:约244kg

可选配件:
控制结构、闸门、径向门、一套板堰,四种类型、宽冠堰、克伦普堰、虹吸堰、
带压力测量的奥吉冠堰、有两个堰出口的奥吉冠堰、耗能元件、门槛、涵洞、一套桥墩,
七个型材、带鹅卵石的水槽底部、文丘里水槽、波发生器、振动桩、沉积物收集器、
沉积物给料器、液位计、数字液位计、速度计、皮托静置管、十个管压力计、实验水槽的
延伸元件、用于消毒的紫外线系统
