双井系统的地热能

时间:2023-05-16 15:31来源:未知 作者:Tsingso 点击:

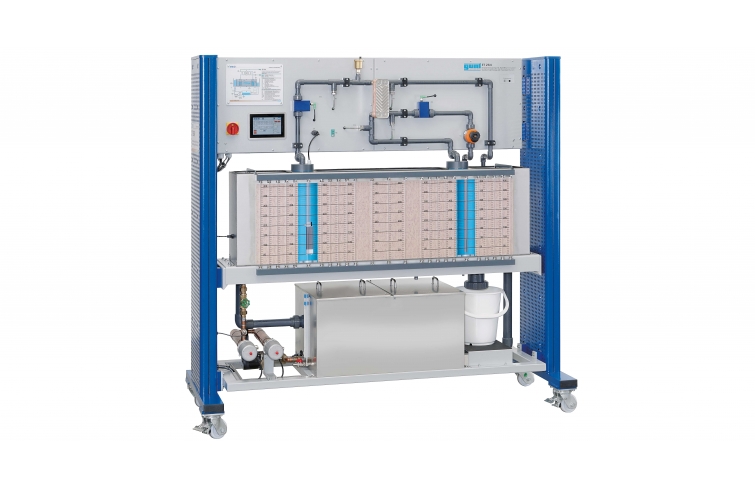

ET 264双井系统的地热能用于研究地热利用的基本原理,并模拟热泵能量平衡。

设备概述:
地热能的范围是研究和利用地下的热量和温度分布。地热发电厂使用储存在地表以下的热能。例如,使用双井系
统,可以从近地表地下水中提取热能用于加热目的。ET 264 演示了这种双井系统的操作。
实验设备包含一个带储水箱和泵的封闭水路。核心元素是砂床,水流经生产井和吸收井。水(地下水)通过两个
侧面安装的腔室流入和流出。在实验中,地下水从生产井输送到换热器,热能从地下水传递到工作介质。然后水
流入吸收井。水从这里通过排水室输送到储水箱中,被加热并返回到实验部分。储罐中的地下水温度通过受控加
热器进行调节。生产井中泵的流量可以调节。通过沙床的地下水流量使用高度可调的排水装置进行调节。工作介
质通过实验室供应或通过WL 110.20 冷水机供应。
根据测得的温度和流速,可以确定传输的热输出。多管压力计显示了两口井的地下水位。测量值显示在训练器上,
并且可以通过 USB 直接传输到PC,在那里可以使用随附的GUNT 软件对其进行分析。借助于测量值,模拟连接
到双井系统的热泵。

主要特点:
[1] 地热能利用双井系统的示范和运行
[2] 温控地下水回路
[3] 高度可调的溢流口,用于调节地下水流量
[4] 生产井泵流量可调
[5] 测量温度和流速以确定传递的热容量
[6] 用于可视化地下水位的多管压力计
[7] 通过实验室供应或 WL 110.20 冷水机供应工作介 质
[8] 热泵传递热容量的计算和能量平衡的模拟
[9] Windows 10下通过USB采集数据的GUNT软件

实验内容:
• 地热利用的基本原理
• 双井系统的运行行为
• 地面的水力和热性能
• 确定可用热容
• 热泵的基本原理和能量平衡

主要规格:
实验部分
• 长宽高:约1600x270x470mm
生产井泵
• 功耗:最大 72W
• 最大流量:约16L/min
储存泵
• 功耗:约 70W
• 最大流量:约 18L/min
储存罐
• 容量:约 135L
板式换热器
• 传热面积: 0,39m2
• 板数: 30 加热器
• 功率消耗:最大 8kW
测量范围
• 温度: 0…50°C
• 流量:
· 2,5…16L/min (生产井)
· 5…18L/min (地下水回路)
400V, 50Hz, 3 相 230V, 60Hz, 3 相; 400V, 60Hz, 3 相 UL/CSA 可选
长宽高: 2000x790x1920mm
空重:约 320kg

可选配件:
WL 110.20 冷水机 (责任编辑:Tsingso)
