太阳能跟踪的抛物面集热器

时间:2023-05-16 16:05来源:未知 作者:Tsingso 点击:

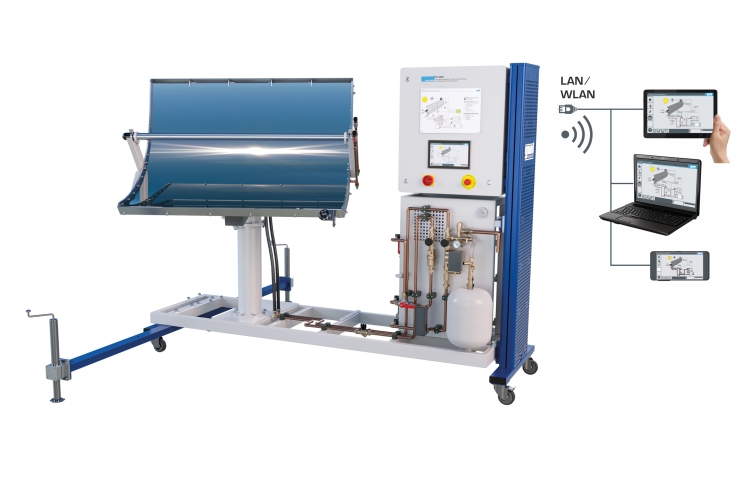

ET 203带太阳能跟踪的抛物面槽式集热器是带电动两轴跟踪的移动抛物面槽式集热器,用于研究基于传感器的太阳跟踪、光学浓度因子、效率曲线等。

设备概述:
抛物面槽式集热器由抛物线形镜面组成,太阳辐射在其中被收集并集中在吸收器中。传热流体在吸收管中流动
并将热量传输到目的地。
借助 ET 203,可以研究使用抛物面槽式集热器的太阳能热能使用的主要方面。为此,太阳辐射被吸收管上的抛
物面镜聚焦。辐射能被吸收并转化为热能。为减少热量损失,吸收管配有双层玻璃外壳。通过吸收器中的管道,
热量被传递到太阳能回路中的传热流体。通过板式热交换器,热量被传递到热水回路和储水箱。抛物面槽式收
集器可以通过两个减速电机进行跟踪,以跟踪太阳的位置。根据计算出的天文数据进行控制和基于传感器的控
制都是可能的。太阳能电路由膨胀水箱和安全阀保护。测量储罐中、收集器出口和入口处的温度以及太阳能回
路中的流量。操作和控制通过集成的PLC和触摸屏进行。借助集成路由器,可以选择通过终端设备操作和控制
训练器。用户界面也可以显示在其他终端设备上(屏幕镜像)。通过 PLC,可以在内部存储测量值。可以通过
带有集成路由器/LAN 连接到客户自己的网络的 WLAN 从终端设备访问存储的测量值。
抛物面槽式集热器可以垂直旋转和对齐,用于使用人造光源HL 313.01进行实验。滚轮和可移动支架可以毫不费
力地在合适的户外位置定位和操作测试台。

主要特点:
[1] 具有抛物面槽镜和选择性吸收吸收管的太阳能热收集器
[2] 带齿轮电机的两轴太阳跟踪
[3] 通过 PLC 进行设备控制,通过触摸屏操作
[4] 用于通过终端设备进行操作和控制以及用于屏幕镜像的集成路由器:在最多 5 个终端设备上镜像用户界面
[5] 集成太阳传感器(法向直接辐射辐照度)
[6] 用于天文校准的集成磁力计和加速度计
[7] 太阳能回路吸收器管道与泵、板式换热器、膨胀容器和安全阀的连接
[8] 带缓冲罐、泵和可连接空气热交换器的热水回路
[9] 温度、照度和流量传感器
[10] 枢轴悬挂使收集器垂直对齐
[11] 使用太阳辐射或人造光源 HL 313.01 操作
[12] 通过内部存储器上的 PLC 采集数据,通过带有集成路由器/LAN 连接到客户自己的网络的 WLAN 访问存储的测量值

实验内容:
• 用抛物面槽镜聚焦太阳辐射
• 光学浓度因子
• DNI:法向直接辐射辐照度
• 基于传感器的太阳跟踪
• 天文太阳跟踪
• 将辐射能转化为热量
• 太阳能集热器损耗
• 效率曲线

主要规格:
PLC: Eaton XV-303
集热器
• 抛物面镜
· 槽长:1,4m
· 孔径宽度:1,1m
· 镜面:1,5m2
· 焦距:0,3m
• 吸收器
· 用于传热流体的带 U 型管线的选择性涂层吸收器管
· 双壁玻璃外壳以减少热损失
• 太阳能回路站
· 太阳能水泵:可调
热水回路
• 板式换热器: 3kW, 10个板
• 缓冲罐: 70L
测量范围
• 流量:20…320L/h
• 温度:4x 0…160°C
• 压力:0…6bar
230V, 50Hz, 1相, 230V, 60Hz, 1相 120V, 60Hz, 1相, UL/CSA可选
长宽高: 2610x940x2000mm
重量:约 350公斤

可选附件:
HL 313.01 人造光源 (责任编辑:Tsingso)
