四轴力矩陀螺控制系统

时间:2020-08-31 10:12来源:未知 作者:admin 点击:

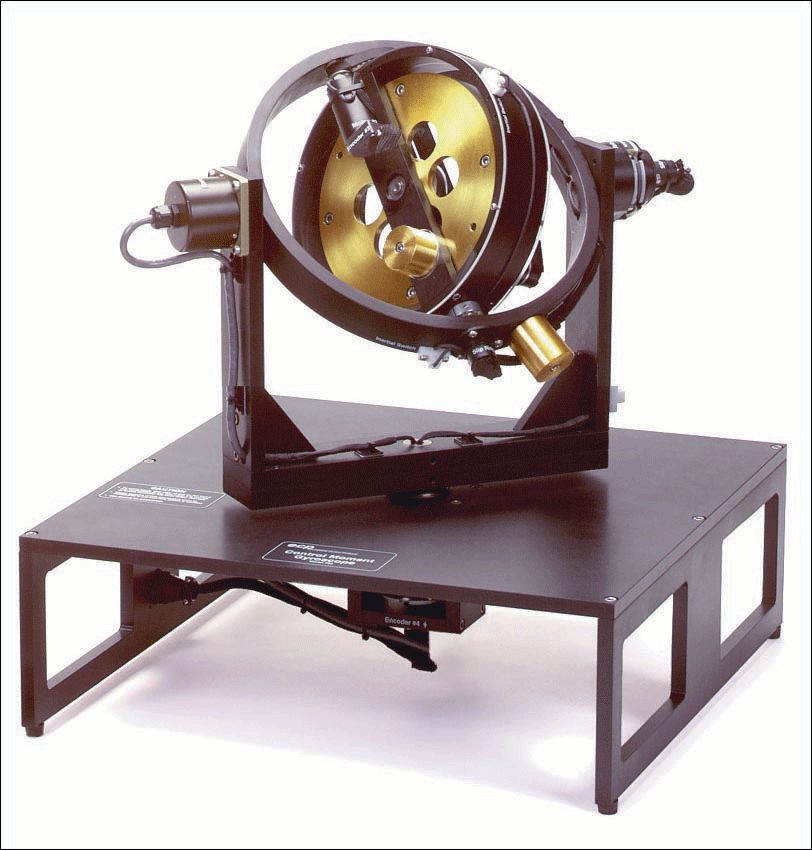

M750四轴力矩陀螺控制系统由美国ECP公司生产,是一个演示多自由度刚体控制的高动态系统。

设备概述:
       该装置的基本实验可图形化显示陀螺力矩,用于高精度权限控制,另外还可进行从MIMO线性控制到一般奇异性非线性控制的先进科学研究。同时,该装置还可用于模拟卫星姿态控制。仿真实验演示了开环运动模式,并证明可进行有效控制。
       该装置中包括在所有万向节上大范围运动的低摩擦滑环、以及精确反馈位置和速度状态的编码器。装置的安全操作可通过故障安全制动阀、惯性速率感应开关、看门狗实时监控等安全特性来保障。


主要特点:
•提供动力学模型
•多输入多输出
•可用matlab编写算法
•非线性控制
•控制变量多

实验内容:
•系统辨识&动态建模
•陀螺动力学:章动与进动
•反应式转矩控制
•基本的二阶系统(欠阻尼,阻尼,临界阻尼,瞬态和频率响应,时域和频域相关,相位和增益裕量)
•陀螺控制—连续循环SIMO
•陀螺控制—SISO的极点配置
•陀螺控制—全状态LQR
•反应式与陀螺综合控制
•多变量控制
•SISO,SIMO和MIMO系统的动态跟踪控制
•可重构装置和接口软件的通用性可支持实际控制系统中所有问题的研究。该控制力矩陀螺装置非常适合于全局非线性下的复杂动态系统控制的研究(通过内置的运行制动。针对低阶系统研究,可很容易地降低其动态性)

主要规格:
•尺寸:50x50x48cm
•净重:16kg
