温度控制系统, HSI

时间:2023-05-26 14:25来源:未知 作者:Tsingso 点击: 次
RT 040 温度控制系统可在温度控制系统上进行基本实验。

设备概述：
RT 040 设备可在温度控制系统上进行基本实验。金属棒用作控制系统，金属棒的温度代表受控变量。使用热敏电阻（PTC）在三个不同的位置测量温度。一次将一个测量值反馈到软件控制器。记录其他两个值。这使得复制不同的受控系统响应成为可能。来自控制器的输出信号用于控制帕尔贴组件执行器。珀尔帖组件有热的一面和冷的一面。这允许向金属棒提供加热或冷却源。该软件可用于控制一个散热风扇，以研究干扰变量的影响。控制响应以时域响应的形式显示。金属杆上有一个方差温度计，可以随时直接读取温度。

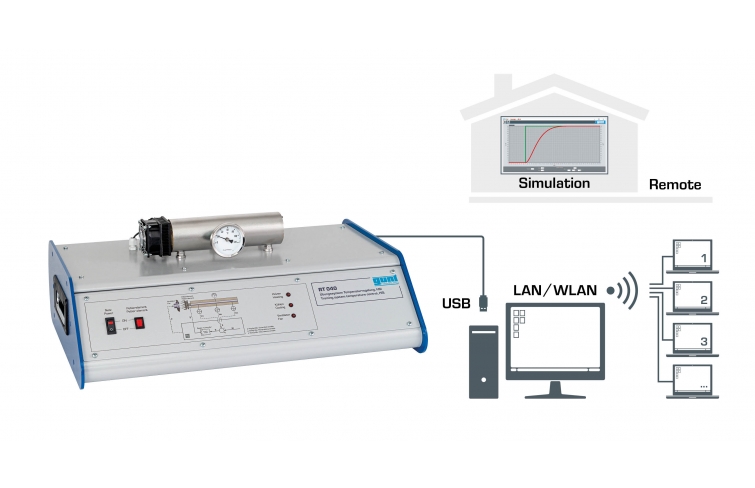

适用于整个设备系列的强大 GUNT 软件 - 以硬件/软件集成 （HSI） 的形式 -是整个系列的主要组件。实验单元和PC通过USB接口。在软件的帮助下，可以快速轻松地研究参数修改对系统行为的影响。集成的编程器允许您设置参考值和时间间隔，以执行参考值级数。使用软件模拟，可以对高达二阶的受控系统进行进一步的研究。
RT 040 中清晰、真实的控制系统与其他受控系统的仿真相结合RT 010-RT 060设备系列则更有助于教学和理解。实验的准备工作以及软件模拟可以在远程学习环境中进行。可以在本地网络上任意数量的工作站上观察实验。

主要特点：
[1] 温度控制：典型的受控系统
[2] 受控系统：带隔热护套的金属棒
[3] 控制变量：温度
[4] 测量组件：沿金属棒不同位置的3x温度传感器显示滞后时间，PT1、PT2、PT3系统响应
[5] 软件控制器可以配置和参数化为 P、PI、PID 和开关控制器
[6] 执行器：Peltier 组件作为加热器和冷却器
[7] 散热风扇产生的扰动变量
[8] 用千分表温度计观察温度
[9] 软件仿真：各种受控系统
[10] GUNT 软件：连接本地网络上任意数量的外部工作站以跟踪和分析实验的选项
[11] 在任意数量的远程学习工作站进行实验准备和软件模拟
[12] Windows 10下带控制功能和通过USB采集数据的GUNT软件
[13] GUNT在线多媒体中心提供多媒体教学材料

实验内容：
• 以温度控制系统为例的控制工程基础
• 开路控制回路响应
• 无反馈的受控系统
• 不同控制器参数和方法对闭环系统响应的影响
• 通过更改控制器参数优化控制器: Kp, Tn, Tv
• 记录阶跃响应：操纵可变步进、参考值步进和干扰可变步进
• 操纵变量限制和对控制系统的影响
• 干扰变量的影响
• 不同控制系统（P、I、PT1、PT2）的软件仿真
• 不同控制系统参数的比较
• 适用于整个设备系列的特定GUNT 软件
• 控制器：手动，非控制手动操作，连续控制器，两点或三点控制器
• 编程者提供自己的参考价值级数
• 干扰变量控制器的设计
• 记录时域响应
• 远程学习：在任意数量的工作站上进行软件模拟

主要规格：
带隔热材料的加热金属棒
• dxl: 20x200mm, 材料： 铝
帕尔贴组件
• 与温度相关的功耗
· 27°C时的输出: 38,2W
· 50°C时的输出: 44,3W
• 通过直流电压控制
温度控制范围: 0…100°C
风扇
• 功耗: 2W
• 最大流量: 40m3/h
软件控制器可配置为 P, PI, PID 和开关控制器并设置参数
测量范围
• 温度: 0…100°C (温度传感器)
• 温度: 0…120°C (千分表温度计)
230V, 50Hz, 1 相
230V, 60Hz, 1 相
120V, 60Hz, 1 相
UL/CSA 可选
长宽高: 600x450x260mm
重量：约 16kg
