主页 > 实验设备 > 航空机械系统实训设备 >

液压系统实训台

时间:2026-08-26 09:57来源:未知 作者:Tsingso 点击: 次

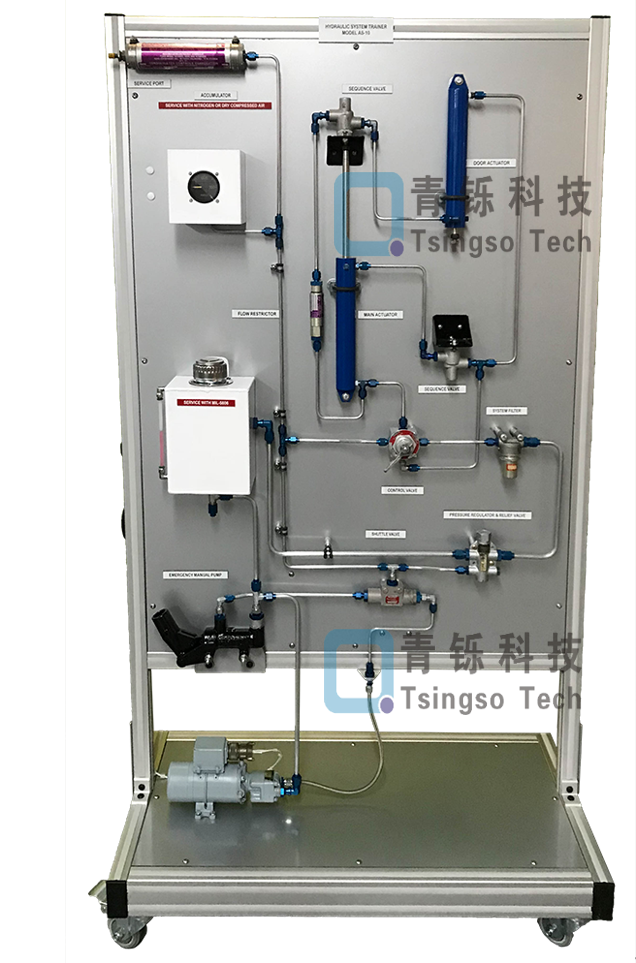

AS-10 液压系统实训台可为学员提供实操训练，使其理解液压系统的工作原理、识别零部件，并对功能完整的液压系统开展故障排查。AS-10 为一体化独立实训设备，其所有部件均可拆卸。

概述
       AS-10 液压系统实训台可为学员提供实操训练，使其理解液压系统的工作原理、识别零部件，并对功能完整的液压系统开展故障排查。AS-10 为一体化独立实训设备，其所有部件均可拆卸、检修、重新安装并进行功能测试。 设备配备模拟的飞行操纵翼面，可直观演示液压驱动飞行操纵机构的工作原理。设备配套计算机辅助教学课件（CBT），帮助学员更好地掌握现代飞机的液压系统相关知识。
产品特点：
功能完整：
  • 全部组件均可正常工作，支持拆卸与重装检修。常用零部件配件可通过众多配件供应商采购。
稳定可靠：
  • 整套实训台所有可运行组件均采用全新件，或经过全部分解、重新密封、清洁、喷漆及化学防护处理，保障设备长期无故障稳定运行。
执行器顺序控制：
  • AS-10 实训台可演示执行器顺序控制动作原理。该执行器配备液压顺序控制的双联止回球阀，依靠液压压力实现主执行器的控制联动。另外，可额外选装电控换向阀。
便携式支架：
  • 实训台采用符合人体工程学设计的立式面板结构，配备带刹车的万向脚轮。白色背板搭配金属框架，坚固耐用，外观整洁。
实训手册：
  • 设备随附全套课程教材与操作手册，教员手册、学员手册均为全彩印刷。
计算机辅助教学课件：
  • 免费配套 CBT 课件，涵盖液压实训核心教学知识点。
技术规格
  • 液压油箱（可提供多种容积规格）
  • 旋转叶片式或齿轮式液压泵（视供货情况而定），配备电动机，由110V交流电/60 Hz或220V交流电/50 Hz供电
  • 飞机用液压缸（双向作用），由顺序控制阀控制动作顺序。
  • 压力表 （直接读数）
  • 止回阀
  • 四通选择阀
  • 手动泵
  • 过滤器总成
  • 溢流阀（可在安全范围内调节，适配学员实训）
  • 蓄能器总成
  • 全套教学资料，包含系统原理图、使用手册与实训指导手册
  • 大型覆膜彩色液压系统管路原理图海报。
