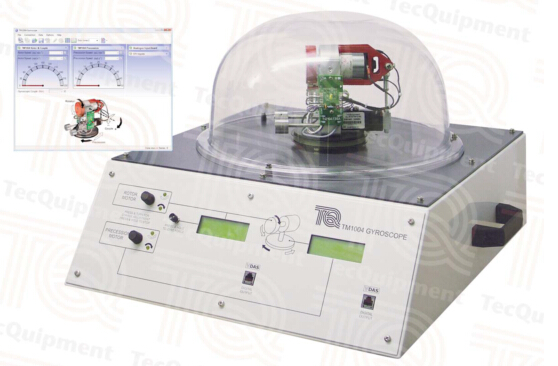

设备概述: 设备底座上有一个常平架,其上固定有一个陀螺仪组件,其在透明圆顶下旋转和进动。 一个电动机转子与一个飞轮同在一个水平支撑轴上,形成陀螺结构。另一个电机通过一根皮带带动位于陀螺仪下方的一个转盘旋转,引起沿垂直轴的进动。两个电机都可沿顺时针或逆时针转动。传感器测量转子和进动的旋转速度。 有一个传感器在距陀螺仪枢轴已知位置上测量陀螺仪的向上或向下反转力,这样就可计算出转矩或“陀螺仪力偶”。 透明圆顶包括一个互锁,可切断电机电源。学生可安全地近距离观察陀螺运动,保证使用安全。主面板上包括电机控制以及转子和进动速度,力和力偶显示器。控制器包括单独的方向控制,速度粗调和微调以及“急停”功能。设备可与TQ的通用数据采集软件配合使用,使用VDAS能够精确地进行实时数据采集,监控和生成所有相关参数的图表,使测试更加精确和可靠。 主要特点:
• 演示陀螺仪力偶及其转子和进动速度间的关系;
• 一款便携一体式设备,可满足课堂演示和小组使用要求; • 采用互锁透明拱罩,学生可安全地观察陀螺仪旋转; • 可以顺时针或逆时针方向旋转,完成一系列测试; • 独特的多功能控制,可对速度和方向进行粗调和微调; • 可直接测量陀螺仪反转力、力偶和速度,直接显示在数显仪表上; • 可搭配TQ的通用数据采集系统使用(VDAS); 实验内容: • 陀螺仪力偶方向(与进动和转子旋转方向相关); • 陀螺仪力偶大小(与进动和转子旋转速度相关); 主要规格: 净尺寸和净重: 600mm宽×600mm前后×370mm高,17kg 相关产品: 四轴力矩陀螺控制系统 (责任编辑:Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞实验设备
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实训工厂解决方案
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址:北京市昌平区科星西路106号院
- 3号楼6层611
- 广州:广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄:石家庄裕华区槐底一区1-2
- -3201
- 成都办事处:双流区香薰大道绣苑花苑
- 电话:010-82780961
- 手机:18500300266
- 邮箱:sale@tsingso.com
- 产品搜索 Search
陀螺仪实验装置
时间:2020-09-01 16:31来源:未知 作者:Tsingso 点击:
次
TM1004陀螺仪实验装置用于实验分析陀螺仪力偶以及转子和进动速度 l演示陀螺仪力偶及其转子和进动速度间的关系。
