AF10 空气动力学实验台

时间:2020-09-01 12:44来源:未知 作者:Tsingso 点击: 次
AF10 空气动力学实验台由英国TQ公司生产(Tecquipment)。主要用于空气动力学原理及流动可视化等基础实验。

设备概述：

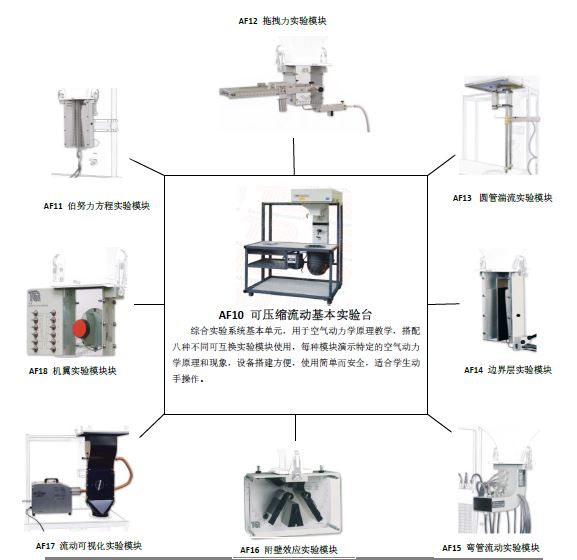

       AF10是一个小型风洞，配有电风扇和可调节的气流控制，它是八个不同实验模块的重要基础单元，它们展示了气流的关键原理和现象。
       该装置由坚固的钢框架组成，其上安装有风扇，该风扇通过流量控制阀将空气供应到专门设计的增压室和空气动力学形状的收缩，每个实验模块适合于增压室或收缩，然后空气通过工作台顶部离开实验模块，并出现在设备后部的排气口。当烟雾用于实验以用于可视化目的时，用户可以将灵活的管道安装到排气装置以安全地引导废烟。
       该设备的工作台格式使其紧凑，易于移动和存储。该装置还具有便利的搁板和存储空间，非常适合在不使用时存储实验模块。

主要特点：
•搭配八种不同可互换实验模块使用，每种模块演示特定的空气动力学原理和现象；
•设备搭建方便；使用简单而安全，适合学生动手操作。

实验内容：
•伯努利方程实验模块（AF11）
•拖拽力实验模块（AF12）
•圆管湍流实验模块（AF13）
•边界层实验模块（AF14）
•弯管流动实验模块（AF15）
•附壁效应实验模块（AF16）
•流动可视化实验模块（AF17）
•机翼实验模块（AF18）

主要规格：
•740长 x 950宽 x 1900高 mm, 125 kg

相关产品：
•F100 空气动力学实验台
•F300 可压缩气流实验台
