流量控制实训系统

时间:2020-08-31 10:14来源:未知 作者:Tsingso 点击:

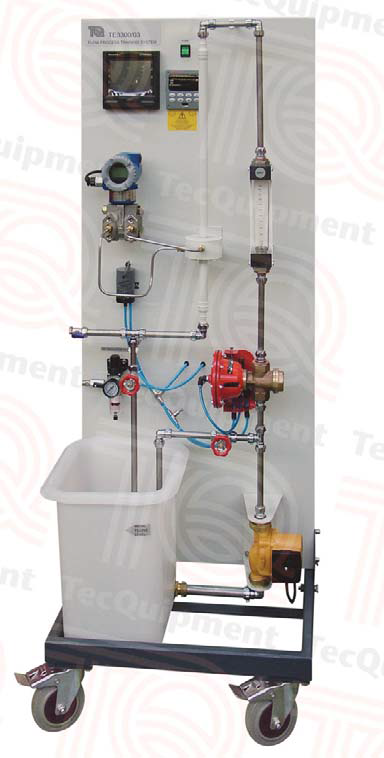

TE3300/03工业流量控制实训系统广泛用于流量控制中的多种实用性实验 使用P、PI和PID算法进行本设备的流量自动控制。

设备概述:
       该流量控制实训系统是简洁可移动的,可以进行流量控制的很多实验,可以使学生更好的了解简单控制系统的稳定性。该设备可以独立使用,也可以与其他的TE3300系列产品相连进行额外的实验。如果需要实现流量和压力实现的串级控制,可以连接到TE3300/02压力控制实验系统;如果要实验流量和液位实现串级控制,可以连接到液位控制实验系统(TE3300/04)。若进行分布式控制,则需要连接到可选的计算机控制系统(TE3300/06)。
       该系统的主要部分包括:
       •带有自动调节功能的工业控制器
       •双通道的图表记录器
       •间隙型(浮子流量计)流量计
       •固定节流孔和压力传感器
       •气动控制阀
       •三速泵
       •蓄水池
       实验时,学生需在蓄水池添加足量纯净水。然后设置控制器,利用气动阀来调节水流量,浮子流量计直接显示流量值。固定节流孔和压力传感器经采集信号反馈到控制器。
该设备具有工业标准的仪表和部件。


主要特点:
•使用P、PI和PID算法进行本设备的流量自动控制
•使用工业标准部件,以适应工业、职业和学生训练的要求
•展示控制器、变送器、转换器的操作、校准和调试过程
•与压力控制实验系统(TE3300/02)和液位控制实验系统(TE3300/04)相连,实现串级控制
•连接到计算机控制系统(TE3300/06)实现分布式控制

实验内容:
•进行比例、积分和微分控制
•演示自动控制过程
•演示循环控制原理,控制器、变送器、转换器和阀门的校准与调节
•利用压差变送器校准孔口流量计
•二次流规律和开平方
•串级控制流量、压力、流量和液位(当使用TE3300/02和TE3300/04)
•分布式控制(当使用TE3300/06当使用计算机控制系统时)
