压力控制实训系统

时间:2020-08-31 10:14来源:未知作者:Tsingso 点击: 次

广泛用于压力控制中的多种实用性实验，使用P、PI和PID算法进行本设备的压力自动控制，使用工业标准部件，以适应工业、职业和学生训练的要求，展示控制器、变送器、转换器的操作。

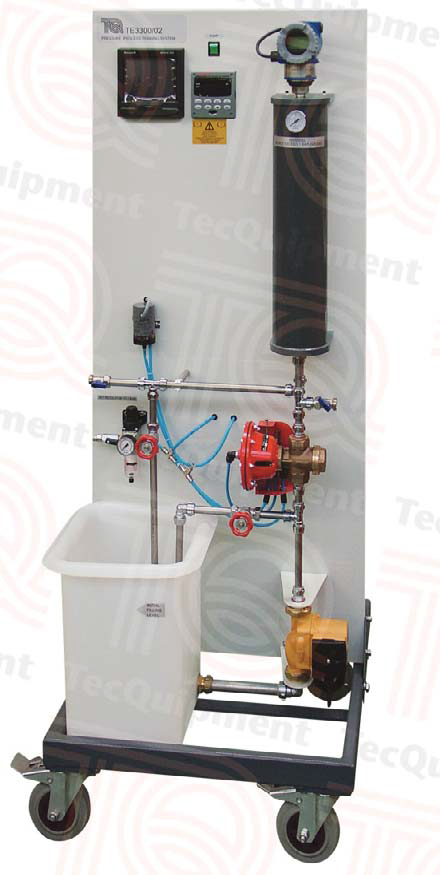

设备概述：
该压力控制实训系统是简洁可移动的，在压力控制方面可以进行很多实验。可以使学生更好的了解简单控制系统的稳定性。该设备可以独立使用，也可以与其他的TE3300系列产品相连进行额外的实验。如果需要实现流量与压力实现的串级控制，可以连接到TE3300/03流量控制实验系统。若进行分布式控制，也可以连接到可选的计算机控制系统（TE3300/06）。
该系统的主要部分包括：
•带有自动调节功能的工业控制器
•双通道的图表记录器
• 电流—压力（IP）转换器
•表压力变送器
•气动控制阀
•压力水箱
•三速泵
•蓄水池
实验时，学生需在蓄水池中添加足量纯净水，然后设置控制器，并通过控制气动阀来调节水流量，这将改变水箱内的压力，压力传感器测量水箱内的压力，反馈到控制器。

主要特点：
•使用P、PI和PID算法进行本设备的压力自动控制
•使用工业标准部件，以适应工业、职业和学生训练的要求
•展示控制器、变送器、转换器的操作、校准和调试过程
•与流量控制实验系统（TE3300/03）相连，以实现串级控制
•与计算机控制系统（TE3300/06）相连，以实现分布式控制

实验内容：
•进行比例、积分和微分控制
•演示自动控制过程
•演示循环控制、校准和调节（控制器、传感器、转换器和阀门）的原理
•串级控制流量和压力（当使用TE3300/03流量控制实验系统时）
•分布式控制（当使用TE3300/06当使用计算机控制系统时）

相关产品：
•综合过程控制实训系统（CE117）
•工业综合过程控制实训系统（TE37）
