调速器测试实验台
时间:2020-09-01 16:50来源:未知 作者:Tsingso 点击:
次

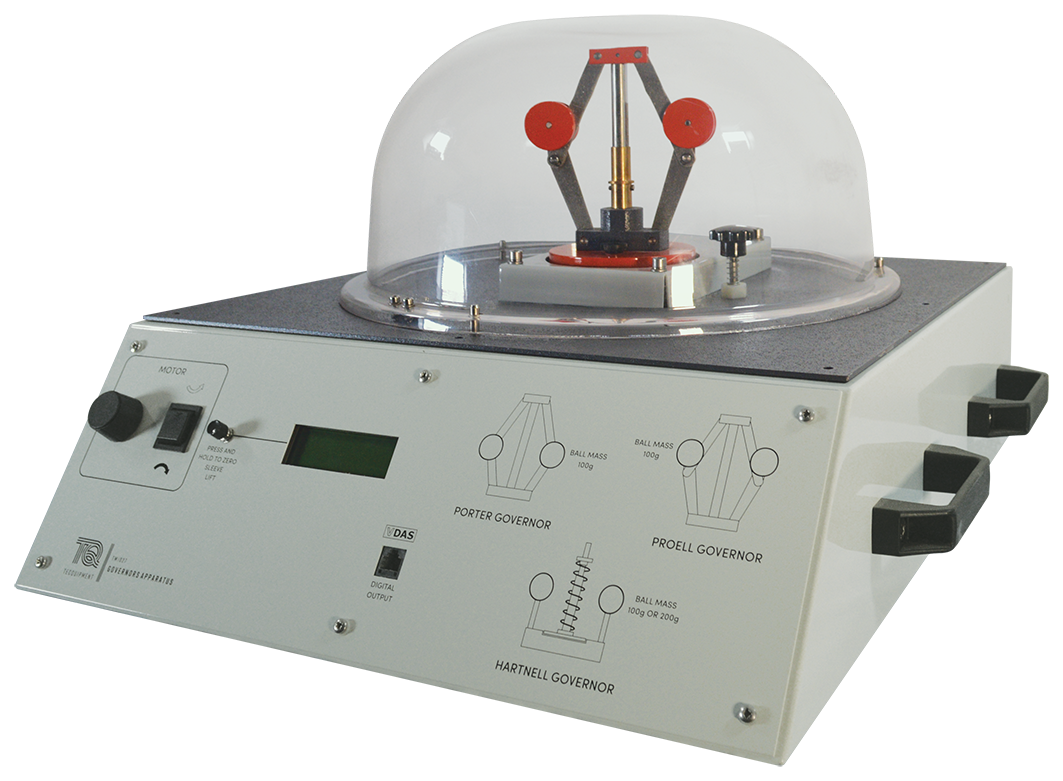

TM1027调速器测试实验台便携自持式台式安装设备,演示不同调速器工作原理,包括哈特内尔调速器,波特调速器,普勒尔调速器。
设备介绍视频(优酷)
设备概述:
本设备的基座上包含一个可变速电机,电机可驱动任一三款不同的调速器:哈特内尔调速器,波特调速器,普勒尔调速器。注意:一次只能测试一款调速器。每款调速器都使用旋转质量块和杠杆举起一个“套筒”。波特和普勒尔调速器举起套筒时会克服重力作用。哈特内尔调速器举起套筒时会克服弹簧弹力。当套筒上升时,通过一个传感器可测量每个调速器套筒的位置。
用户可通过向波特和普勒尔调速器套筒上添加额外的重物(提供),改变其质量。用户也可调节哈特内尔调速器的臂长和旋转质量。透明穹顶包含一个互锁装置会切断电源。这允许学生近距离观察调速器的运行并作出调整。基座上包含一个电机控制及调速器转速及套筒位置显示器,控制包含独立方向控制,速度的粗调和微调以及急停功能。
设备可与TQ的通用数据采集软件配合使用。使用VDAS能够精确地进行实时数据采集,监控和生成所有相关参数的图表,使测试更加精确和可靠。
主要特点:
• 便携自持式台式安装设备,满足课堂演示和小组教学使用要求;
• 演示调速器速度,质量,几何结构和其它变量的作用和影响;
• 包含三个方便安装的调速器:哈特内尔调速器,波特调速器,普勒尔调速器;
• 独特的多功能控制,可对速度和方向进行粗调和微调;
• 互锁式透明穹顶可使学生安全地观察调速器旋转运动;
• 包含额外的配重块,可用于改变波特和普勒尔调速器套筒质量;
• 哈特内尔调速器包含不同的弹簧和旋转质量;
• 配合TQ的通用数据采集系统(VDAS)使用;
• 便携自持式台式安装设备,满足课堂演示和小组教学使用要求;
• 演示调速器速度,质量,几何结构和其它变量的作用和影响;
• 包含三个方便安装的调速器:哈特内尔调速器,波特调速器,普勒尔调速器;
• 独特的多功能控制,可对速度和方向进行粗调和微调;
• 互锁式透明穹顶可使学生安全地观察调速器旋转运动;
• 包含额外的配重块,可用于改变波特和普勒尔调速器套筒质量;
• 哈特内尔调速器包含不同的弹簧和旋转质量;
• 配合TQ的通用数据采集系统(VDAS)使用;
实验内容:
• 得出调速器速度与套筒位置的特性曲线
• 不同调速器类型的敏感性,稳定性和力比较
• 在波特和普勒尔调速器上面,改变中心套筒质量的影响
• 在哈特内尔调速器上,改变以下量的影响:
• 臂长
• 弹簧刚度
• 弹簧压缩量
• 回转质量
• 演示同步状态(哈特内尔调速器)
主要规格:
净尺寸和净重:
• 带有穹顶的基座:600mm宽×600mm前后×370mm高,18kg
• 调速器和额外部件:4kg
