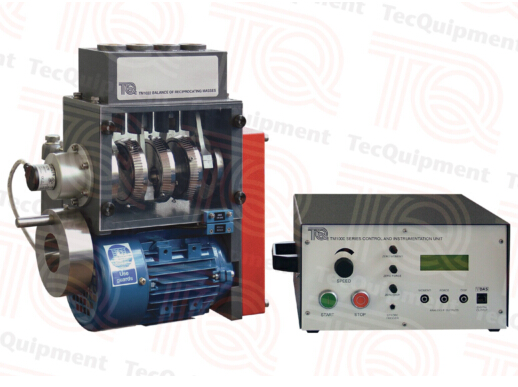

![]() 设备概述: 本设备是一个四缸发动机模型,可演示往复运动质量产生的一阶和二阶力和力矩以及如何平衡。该产品是静态和动态平衡实验台(TM1002)的一个极好的衍生版本。坚固的立柱可固定到合适的桌面或实验台上(不提供),固有频率要低。立柱上的悬臂上固定四缸发动机模型,发动机上有一个曲轴、连杆、轴瓦(作为连杆大端轴承)、活塞和一个气缸座。一个独立控制和仪表箱(包括)控制一个电机旋转,驱动发动机曲轴。 曲轴上有可调节段,学生可以旋转每一个部分改变与其它部分间的角度。为了避免对实验造成影响,TQ已经对所有曲柄角度下各曲柄部分进行了平衡,甚至考虑了连杆。曲轴上有一个传感器,可与控制和仪表箱一起测量和显示发动机转速。此外,它还可以在第一个活塞运行到上死点时给出一个触发器输出。每个活塞都有一个螺纹孔,学生可在其上添加质量块改变质量。 支撑柱固定到工作台上,这样发动机的质心就位于悬臂轴线上。悬臂上的应变计测量弯曲和扭转应变,并连接到控制和仪表箱,可对信号进行校正和处理,并给出示波器(OS1)输出。学生首先得出发动机共振速度,然后对不同的发动机排布进行实验,从而理解平衡的意义并懂得如何处理未平衡的往复运动质量。可拆卸透明防护罩带有安全互锁,可防止运动曲轴对学生造成伤害。 主要特点: • 四缸发动机模型,固定到一根悬臂上,整体由一根台式安装的立柱支撑; • 一个控制和仪表箱处理力和力矩信号,同时还可控制电驱动--精确调节和显示发动机转速; • 显示一阶和二阶力和力矩以及平衡方法; • 模拟单缸,双杠和四缸发动机; • 曲柄角度可以调节,并可添加活塞质量—满足一系列测试要求; • 可视化程度高—方便课堂演示; • 配合示波器(OS1)使用显示常见发动机结构的动态力和力矩波形并与理论进行比较; 实验内容: • 常见发动机配置下(单缸,双杠和四缸)一阶和二阶力和力矩 • 不同曲柄设置下的一阶和二阶力和力矩 • 在任意选定的曲柄设定下,研究向一个或多个活塞上增加质量的影响 • 将计算的力和力矩与实际结果相比较 主要规格: 净尺寸和净重: • 发动机,支撑柱和悬臂:35kg • 当安装到工作台上发动机,立柱和悬臂尺寸:400mm×300mm×410mm • 控制和仪表箱:180mm×360mm×400mm,8kg 相关产品: TM1002 静平衡和动平衡实验台 (责任编辑:Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址:北京市昌平区科星西路106号院
- 2号楼11层1103
- 广州:广州市黄埔区科丰路39号
- 金发科技创新产业园20栋A座330
- 石家庄:石家庄裕华区槐底一区1-2
- -3201
- 成都办事处:成都市郫都区尚锦路
- 桂祥大厦18楼1806室
- 电话:010-82780961
- 手机:18500300266
- 邮箱:sale@tsingso.com
- 产品搜索 Search
往复运动质量平衡实验台
时间:2020-09-01 16:32来源:未知 作者:Tsingso 点击:
次
TM1022往复运动质量平衡是一个四缸发动机模型,主要研究平衡往复运动质量时所产生的一阶和二阶惯性力和力矩。
